关于大型铝材滚弯加工，弯圆机弯曲方案

关于大型铝材滚弯加工，弯圆机弯曲方案

滚弯机，弯弧加工机器：

1、本公司严格按 JB/T 8777-1998 及 ISO9001 国家标准、合同及技术要求选择最佳方案，承诺本设备加工的零部件质量达到产品图纸要求，并全面对过程质量进行跟踪监控、检验， 确保产品质量。

2、建立用户服务技术档案（相关信息我们均录入到产品数据库，用户可使用正确的“产品编号”进行在线查询）。以备售后跟踪服务。本公司根据客户要求，选用最佳的技术方案及

设备，确保质量可靠，性能优良，价格合理，满足客户要求。

3、本公司产品，实行三包，质保 1 年，终身维护。自设备调试好后 1 年内（含），公司为您提供免费上门服务，不收取任何费用。2 年后 5 年内，只收取成本费用上门维修服务。5 年后，提供上门维修服务，合理收取维修费用。

4、凡售出的产品均向用户(买方)提供产品使用说明书、产品合格证明书、装箱单及设备详细操作规程訾筹等技术资料，并免费在买方现场为用户操作人员进行培训。

5、买方采购卖方设备后，卖方应根据买方产品图纸，免费向买方提供两套随机模具，规格由买方选定;此模具加工的产品需满足买方的产品图纸要求。

6、卖方承诺:将根据买方不同产品图纸，永久免费向买方提供模具图纸的设计，买方要求提供 CAD2007 电子版本。

7、卖方承诺：所卖设备保证在室温零下 16 度及零上 60 度时加工精度不失真；设备圈弧时无扭曲、变形、断裂、划伤等缺陷。

8、卖方承诺：所卖设备满足买方产品各种异型材（加工范围内）的加工，以及卖方提供的能力参照表中各种钢型材的加工，并保证型材两端头最小直线段距离不得大于 175mm。

例：

根据用户提供型材分析如下

1、型材为对称型材，但型材高度150mm，重心上移后会造成型材的扭曲问题。

2、由于型材较高，弯曲后会出现立面凹凸现象。

3、型材壁厚为3mm，型材整体强度较高，机械强度需相应增加

根据以上简单分析，我们制定以下前期方案进行试机工作（试机中发现其它问题后，在制定准对性方案）

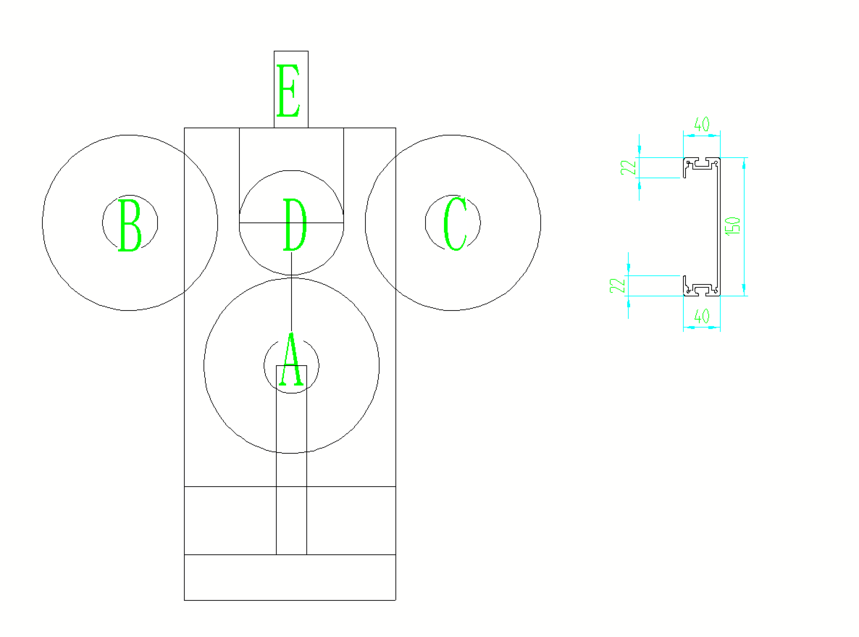

下图所示：

解决重心上移问题：

我们在A、E、D三点间增加联动装置，使其三点同时沿Y轴运行，在主轴A和D轴加辅助支架，使重心上移后，双轴支撑性增加，提高主轴钢性。

立面凹凸现象问题：

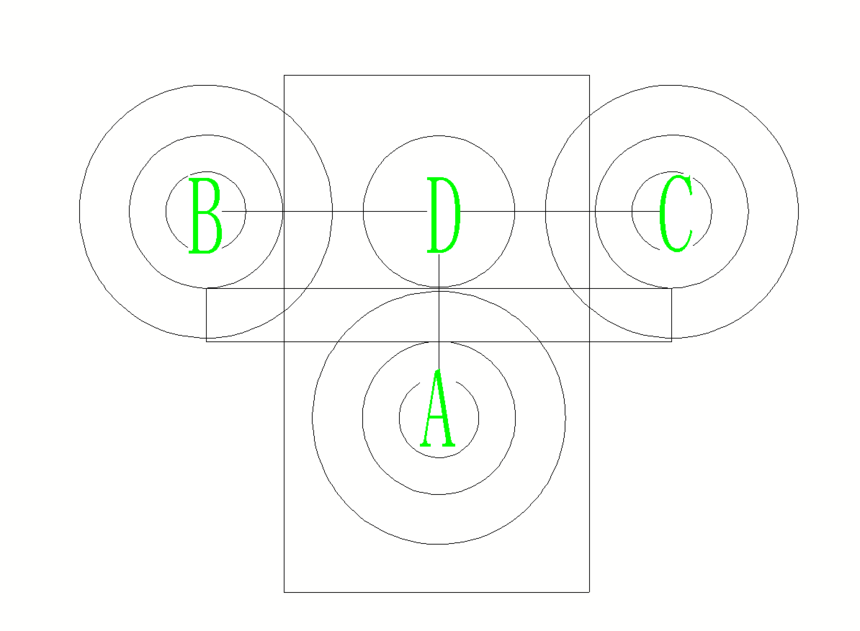

如下图：

A轴为推力轴，B、C为辅轴，D为推力轴，我们在原主轴基础上增加D轴也为主动轴，且D/A联动，D轴采用液压马达控制，使得推力始终保持与A轴接近，D/A两点间为型材变形弯曲区域，这样设计可极大地减小型材变形量。

机器钢性问题：

我们在原YH200-CNC基础上增加5吨力量，由标准20T变更为25T，使得整体机械性能增加，机械强度远远大于型材受力吨位。
